Topographie cornéenne

Topographie cornéenne : définition

La topographie cornéenne permet de recueillir des informations relatives à la courbure ou au relief (élévation) de la cornée, grâce à la projection et l’analyse du reflet d’un motif lumineux éclairant ou balayant la cornée. Les images recueillies sont  analysées de façon automatisée par un logiciel, et des cartes en couleur sont fournies au praticien pour interprétation.

Une rubrique est consacrée aux principes de la topographie cornéenne

Intérêt de la topographie cornéenne

La topographie et la tomographie de la cornée sont des examens essentiels et obligatoires avant toute chirurgie réfractive. La cornée est la partie de l’œil qui va recevoir le faisceau du laser lors du traitement chirurgical du défaut optique (LASIK ou PKR). Il est donc indispensable d’évaluer certaines caractéristiques de la cornée comme sa courbure, sa régularité et son épaisseur lors du bilan initial.



Topographie Cornéenne

Réalisation d’un examen par topographie et tomographie (mesure de l’épaisseur cornéenne – pachymétrie) avec le topographe Orsbcan II



Cet examen est indispensable lors du bilan préopératoire, car il permet de vérifier l’absence de contre indication d’origine cornéenne (kératocône infra-clinique) et de choisir les modalités techniques de la chirurgie (LASIK ou PKR, etc.)

Le plateau technique de la Fondation Rothschild est équipé de plusieurs topographes cornéens (Orbscan, Pentacam, OPD SCAN, iTrace, Topolyzer Vario), dont les données complémentaires permettent d’établir une cartographie précise de la cornée de chaque œil.

Topographie cornéenne: principes

Le fonctionnement des topographes cornéens dits spéculaires repose sur certains principes qui ont en commun la projection d’une image de référence sur la cornée et l’analyse de son reflet. L’analyse de la réflexion d’une mire faite de cercles concentriques sur la cornée est certainement la méthode la plus ancienne et documentée. Cette mire, constituée d’anneaux concentriques noirs et blancs, fut inventée par l’ophtalmologiste portugais Antonio Placido en 1880. Elle est aujourd’hui située sur une coupole hémisphérique située à l’avant de l’instrument. Lors de la mesure, cette mire est éclairée et son image est projetée sur la cornée, alors que le patient en fixe un point situé au centre. Depuis une dizaine d’années, la topographie cornéenne combine à l’analyse spéculaire une analyse en élévation, grâce au recueil d’images en coupe du mur cornéen (balayage par fentes lumineuses, ou caméra rotative Scheimpflug).

Topographie cornéenne par réflexion spéculaire

Une photographie numérique de l’image du reflet cornéen des mires est ensuite effectuée et l’appareil calcul la courbure en chaque point de l’appareil selon la déformation des mires (cette déformation est induite par la géométrie de la cornée explorée). L’utilisation du topographe « OPD scan III» (Nidek) permet par exemple une analyse fine des variations de courbure de la face antérieure de la cornée (ce topographe permet également le recueil de données aberrométriques). Il est équipé d’un logiciel bâti autour d’un réseau neuronal capable de réaliser un diagnostic automatisé (logiciel corneal navigator, indices de Klyce & Maeda). Le dépistage du kératocône, de la dégénérescence marginale pellucide sont possibles grâce à cette technologie.

Placido OPD SCAN III

Coupole du topographe OPD SCAN III équipée d’un disque de Placido rétro éclairé

Le calcul des cartes de courbure est accompli à partir de l’image numérisée du reflet cornéen du disque de Placido.

cartes de courbures en topographie cornéenne Placido

Calcul des cartes de topographie cornéenne de courbure à partir de la capture du reflet d’un disque de Placido.

Topographie par balayage par fentes lumineuses

Le topographe Orbscan (Bausch and Lomb/Technolas perfect vision) permet également d’étudier les variations de la courbure de la cornée. Il réalise  un balayage optique grâce à des fentes lumineuses qui « scannent » la cornée, ce qui permet de reconstruire tridimensionnellement le volume cornéen, et d’étudier les variations du relief cornéen non seulement antérieur mais également postérieur (l’appareil permet de réaliser des cartes d’élévation de la face antérieure et postérieure de la cornée).

fente lumineuse cornée topographie d'élévation orbscan

Exemple d’une capture de la coupe du dôme cornéen par une fente balayante (topographe Orbscan)

L’épaisseur « point par point » de la cornée (pachymétrie optique) peut être calculée. Cette épaisseur correspond simplement à la « distance » entre les faces antérieure et postérieure de la cornée. Il est également muni d’un disque de Placido qui permet un recueil direct de données de la courbure antérieure de la cornée.

Topographie par camera rotative Scheimpflug

Les topographes Pentacam (Oculus), TMS 5 (Tomey) et Galilei (Ziemer) disposent d’un système de camera Scheimpflug pour l’étude de l’épaisseur  et de l’élévation de la cornée. Ils sont également munis d’un disque de Placido (sauf le Pentacam).

coupe scheimpflug topographe pentacam

Carte obtenue par le topographe Pentacam (Oculus): plusieurs coupes de la cornée et du segment antérieur sont obtenues par imagerie Scheimpflug et permettent de reconstituer le volume du segment antérieur, de la cornée, et calculer son épaisseur point par point et

Comme avec l’Orbscan, le balayage (rotatif) par une fente lumineuse permet d’établir des relevés de tomographie cornéenne, qui s’intéresse aux cartes de l’épaisseur cornéenne en chaque point, et l’étude de ses variations. Le dépistage précoce des formes infra cliniques de kératocône repose en partie sur le recueil de ces données.

Rendu des cartes de topographie cornéenne

Quelles que soient les informations recueillies en topographie et tomographie cornéenne, elles sont rendues sous formes de multiples cartes colorées. En général, pour les cartes de courbure, les couleurs chaudes (rouge, orange, ect.) traduisent une courbure élevée, et inversement pour les couleurs froides. Des indices numériques sont également proposés: ils varient selon les instruments (indice de régularité, valeur de l’asphéricité, etc.). Certains indices sont spécialement conçus pour dépister les formes débutantes de kératocône, qui représentent une contre indication formelle au LASIK.

Topographie cornéenne et chirurgie réfractive

En chirurgie réfractive, l’ examen des cartes de topographie cornéenne, confronté au degré de correction optique à apporter et au contexte clinique global, permet de valider l’indication opératoire de LASIK ou au contraire de dépister une éventuelle anomalies cornéenne pouvant constituer une contre indication à l’opération, comme la présence d’une cornée trop fine et/ou d’une suspicion de kératocône débutant (forme débutante de kératocône infra-clinique, également appelé « kératocône fruste »: toutes ces entités pourraient être le fait d’une déformation cornéenne mineure liée à des frottements oculaires répétés et vigoureux).

La topographie et la tomographie de la cornée sont des investigations particulièrement déterminantes dans le choix de la technique (opération avec découpe d’un volet = LASIK,  ou technique de photoablation laser de surface = PKR). En effet, le dépistage des cornées « à risque » pour le LASIK est essentiel; il consiste à détecter chez les patients candidats à une chirurgie réfractive les signes compatibles avec la présence d’un kératocône débutant méconnu. La réalisation d’un LASIK chez ces patients peut se compliquer d’ectasie (kératocône induit), même si la chirurgie est parfaitement effectuée (capot fin, profondeur d’ablation laser modérée, etc…).

En savoir plus sur : le dépistage des cornées à risque d’ectasie

Quelques exemples de cartes de topographie cornéenne :

cartes topographie cornéenne enantiomorphisme

Cartes topographiques ou les cartes de l’œil droit et de l’œil gauche sont juxtaposées, et qui présentent un haut degré d’énantiomorphisme (symétrie en miroir). En haut : cartes Orbscan en mode Quad Map. En bas : cartes de topographie axiale (OPD scan). Ces cartes sont issues de yeux normaux. Noter la symétrie en miroir entre oeil droit et oeil gauche (cette propriété est appelée « énantiomorphisme »)

Une des indications élective de la topographie cornéenne est le dépistage du kératocône infra clinique. Le kératocône est une forme de dégénérescence de la cornée, et est une contre indication formelle à la chirurgie LASIK. On rencontre tous les stades en pratique, et les stades précoces ne peuvent être diagnostiqués que par la réalisation d’une topographie de la cornée.  Voici un exemple typique de kératocône infra clinique  (carte Orbscan)

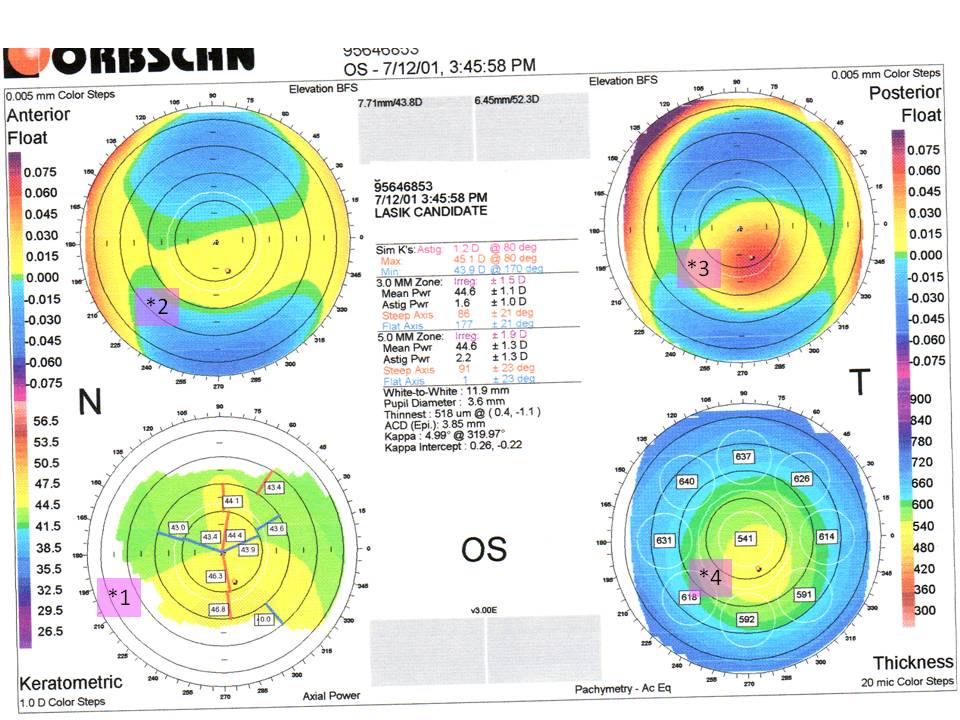

topographie cornenne keratocone infraclinique

A l’inspection de la carte Orbscan préopératoire, on note plusieurs arguments en faveur d’une forme infra-clinique de kératocône. *1 : asymétrie verticale de cambrure : l’hémi-cornée inférieure est plus cambrée, mais la visualisation de cette hyper-cambrure est en partie masquée par l’utilisation d’une échelle trop large. *2 : décalage inférieur du « promontoire » horizontal d’élévation positive, traduisant une déformation « ectasique » précoce de la face avant, dont la carte est dominée par un mélange de toricité et d’asymétrie. *3 accentuation de l’asphéricité prolate de la face postérieure de la cornée, et décalage de l’ilot central d’élévation positive en inféro-temporal *4 : décalage inférieur prononcé du point le plus fin, au centre d’une zone d’amincissement concentrique.

Certains indices ou logiciel de dépistage automatisé permettent d’accroître la sensibilité et la spécificité du dépistage du kératocône infraclinique (ex: SCORE Analyzer).



L’étude de l’astigmatisme cornéen en vue d’une chirurgie de la cataracte avec pose d’implants toriques est une autre application courante de la topgographie cornéenne. La morphologie du dioptre cornéen gouverne ses propriétés optiques. Dès que l’on s’intéresse à la qualité optique de la cornée, il est indiqué de réaliser une topographie cornéenne. Cet examen est répété après chirurgie réfractive, pour vérifier le bon centrage et la régularité du traitement laser délivré.



19 réponses à “Topographie cornéenne”

  1. hayet dit :

    merci pour ces informations.

  2. hayet dit :

    merci pour ces informations , enrichissantes.
    ce site est passionnant.j’adore.

  3. Mossebo dit :

    Bonjour à tous
    Merci pour vos commentaires édifiants.
    Juste savoir où est ce qu’il est possible de faire cette examen (topographie cornéenne)
    Je suis au Cameroun
    On me l’a prescrit

  4. megaptche dit :

    Es que quand on fait une topographie c’est grave

  5. Aurore M dit :

    Bonsoir Docteur,
    Un grand merci pour votre réponse rapide.
    Dernière petite question: ne trouvez-vous pas ma cornée (au plus fin de 510 pour l’œil gauche et de 528 um pour l’œil droit) trop fine pour le ladik femtoseconde?
    Merci encore!
    Aurore M.

  6. Dr Damien Gatinel dit :

    Bien qu’il soit difficile de certifier la normalité d’une topographie sur la base d’indices et de chiffres, il semble néanmoins que vos cornées soient exemptes de kératocône (si vous êtes certain de ne pas vous frotter les yeux, la probabilité de KC est nulle). Dans votre cas, il est important d’assurer une correction optimale de l’astigmatisme associé à la myopie (compensation de la cyclotorsion avec la reconnaissance irienne, centrage personnalisé, etc.)

  7. Aurore M dit :

    Bonsoir Docteur Gatinel,
    J’ai 33 ans et j’ai, depuis mes 13 ans ans, une myopie et un astigmatisme modérés. Aussi je me permets de vous écrire concernant une éventuelle chirurgie réfractive.
    Il y a deux semaines, je me suis rendue dans un centre spécialisé pour ce genre d’opération, et, suite à une batterie de 7 tests différents, le chirurgien m’a dit que j’étais opérable avec la technique du lasik (femtoseconde avec le laser intralase FS 150)
    Bien que j’ai confiance en ce chirurgien, j’aurais souhaité (si possible) avoir votre avis concernant une telle opération.
    Voici les résultats des différents tests:

    Œil Gauche: -3,25 (-2.25 180º).
    Score -1.5 pour Kératocône.
    0,96 pachymétrie/ épaisseur de cornée (au centre) 526.5, pachymétrie la plus mince 510 um.
    Anterior BFS: 7.7 mm 43.7 D/ posterior BFS: 6.2 mm 54.2 D.
    Keratométrie axiale: petite flèche verte vers 42.5 et petite flèche rouge vers 47.
    Carte radar: I-S: -0.2D/ CP-TP: 13um/ TP y: -0.1mm/ 3mm irreg: 1.2D/ Elev. Max. Post: 33um.
    Diamètre de la pupille: 5.2mm.

    Œil droit: -2.00 (2.25 170º)
    Score -1.8 pour kératocône.
    0.96 pachymétrie/ épaisseur de la cornée (au centre) 539.6, pachymétrie la plus mince 528 um.
    Anterior BFS: 7.7 mm 43.8 D/ Posterior BFS: 6.2 mm 54.7 D.
    Kératométrie axiale: Petite flèche verte vers 42.5 et petite flèche rouge vers 47.
    Carte radar: I-S: -0.6D/ CP-TP: 8um/ TP y: -0.2mm/ 3mm irreg: 1.2D/ Elev. Max. Post: 13um.
    Diamètre de la pupille: 5.8mm.

    Je vous remercie d’avance pour le temps que vous accorderiez à l’étude de mon cas et vous souhaite une bonne soirée.

  8. Dr Damien Gatinel dit :

    Dans ce contexte, l’utilisation de la topographie cornéenne pour guider la retouche est logique et tout à fait indiquée. La forme de la cornée étant devenue particulière en raison du décentrement, il est nécessaire d’établir un pattern de tir « sur mesure », et ses caractéristiques seront établies à partir de la topographie cornéenne (traitement dit « topo guidé »).

  9. Brice D dit :

    Bonjour,

    Un chirurgien me propose de corriger un probleme de decentrage du laser de ma precedente operation contre la myopie en utilisant la topographie de l oeil pour guider le laser et rendre la cornee moins asymetrique.
    Que penser de ce genre d operation, est ce rare ? Dangereux ?

    Cdlt

  10. MAHY Isabelle dit :

    Docteur,

    Je vous remercie infiniment d’avoir pris le temps de me répondre.
    (Je ne vois votre réponse qu’aujourd’hui suite à un souci d’informatique.)

    A faible distance, je vois mieux les petits caractères que les gros.

    (Quand les caractères sont gros, il y a « trop de lumière dans et entre les lettres »; quand ils sont petits, ils sont beaucoup plus « compacts », je les vois avec plus de netteté .

    Encore merci.
    Bien cordialement,

    Isabelle

  11. Dr Damien Gatinel dit :

    Un test utile serait de réaliser une lecture de petits caractères à faible distance (correspondant à la taille apparente des plaques quand vous les regardez du deuxième étage par exemple). A la même distance, voyez vous mieux les petits ou les gros caractères? En principe, il n’y a effectivement pas trop d’explication sauf une hypermétropie décompensée, qui peut réduire la qualité de la vision à distance rapprochée.

  12. MAHY Isabelle dit :

    Docteur,

    Je me permets de laisser un commentaire ici car je ne sais plus ni où, ni à qui m’adresser.

    Depuis 2014, je vois mal …. les grands caractères ! !

    Par exemple : je vois mal le numéro d’une plaque d’immatriculation d’une voiture si je suis à côté du véhicule … alors que je lis très bien ce numéro du deuxième étage !

    Les ophtalmologues consultés ne trouvent aucune explication à cela …. ils me disent ne connaître aucun cas similaire…

    J’ai fait un décollement brutal du vitré dans les deux yeux (l’un en 2017, l’autre en 2018; les corps flottants sont vraiment gênants mais sont sans rapport avec ce problème datant de 2014.

    j’ai subi plusieurs fonds d’yeux (avec et sans verre à trois miroirs) et un O.C.T.

    Je n’ai pas de problèmes de rétine, pas le glaucome, pas la dégénérescence maculaire.
    J’ai des « cristallins correspondant à mon âge » (57 ans), mais pas atteints par la cataracte.

    Vision de loin : oeil droit : – 4,25 oeil gauche : – 2,25
    Additionnel : + 2,50 pour les deux yeux.
    Oeil droit astigmate

    Je suis convaincue que, à mon problème, il y a une cause physique non détectée.
    Je n’ai pas de formation médicale, j’ai juste l’intuition que « quelque chose n’est plus courbé normalement dans mes yeux » …. peut-être la cornée …….

    Suis-je en droit d’exiger une topographie de la cornée ? un autre examen complémentaire ?

    Je vous en prie, donnez-moi votre avis, svp car mon problème rend ma vie difficile …

    D’avance merci ; bonne année 2019 à vous,

    Isabelle

  13. Dr Damien Gatinel dit :

    Ces chiffres sont relatifs à la courbure centrale de votre cornée (K–> kerratometrie, f pour flat, s pour steep, Min pour minimum, Ave pour average, Cyl pour cylindre – astigmatisme, SRI: surface regularity index. E pour excentricité (asphéricité), PVA pour potential visual acuity, et SAI : surface asymmetry index. Il n’est pas possible de vous dire si vous avez un kéatocone ou non sur la base de ces seuls chiffres.

  14. De Falco Dominique dit :

    Bonjour, pourriez vous S il vous plait m indiquer ce que signifient ces données d une topographie :
    Ks 7,4 @20. Kf 7,49@110. MinK 7,53@86 Avek 7,45. Cyl 0,58D. SRI 0,42
    Es :0,58/Em :0,61. Pva. 20/20-20/25. SAI : 0,85
    Es ce un keratocone qui nécessite une intervention chirurgicale rapide ?
    Avec tous mes remerciements
    Bien cordialement
    Dominique

  15. richmond samy dit :

    Merci au docteur Gatinel pour toutes ces informations qu’il met a notre disposition.
    je suis technicien spécialisé dans la maintenance du materiel ophtalmologique et optique.
    MERCI beaucoup de nous orienter d’avantage;

  16. Dr Damien Gatinel dit :

    Le calcul de la sphère de référence (best fit sphere) est accompli pour chaque surface étudiée de la cornée (antérieure et postérieure). Bien que les algorithmes soient « propriétaires », il s’agit de trouver la sphère théorique dont le rayon et la position minimisent l’écart avec la surface cornéenne d’intérêt (minimisation de l’écart résiduel). La sphère sert ensuite de « niveau zéro » pour représenter l’élévation, en microns.

  17. Mahnane mohamed dit :

    Bonsoir espere ne pas importuner le maitre mais voudrais savoir comment est definie la best fit sphere pour chaque oeil MERCI

  18. ZAARATE dit :

    je remercie enormement Dr DAMIEN GATINEL de l’effort qu’il fait pour nous documenter sur l’utilisation de l’appareillage recent que procure l’ophtalmologie .merci DR ZAARATE OPHTALMOLOGISTE aLgerien
